Cumplimiento de la Norma Mexicana NMX-AA-179-SCFI-2018

Para la medición de volúmenes de aguas nacionales usados, explotados o aprovechados.

Tenemos la solución para el cumplimiento de la Norma Mexicana NMX-AA-179-SCFI-2018, para la medición de volúmenes de aguas nacionales usados, explotados o aprovechados. Una solución en la cual permite a los clientes solventar muchos de los problemas que experimentan hoy en día con el monitoreo de sus servicios y/o insumos de producción, tales como:

  • Recopilar los datos de manera manual
  • Recorrer las áreas productivas una o más veces al día para tomar lecturas
  • Vaciar la información en hojas de cálculo (La tarea no es 100% Confiable)
  • Invertir mucho tiempo en generar los cálculos de consumo energético
  • Invertir mucho tiempo en obtener los KPI‘s para que sean reportados de manera correcta, consistente y en tiempo
  • Cuando no hay forma de generar los reportes de manera automática
  • Cuando se incurre en retardos al tomar decisiones de mejora en los procesos

Componentes del sistema de medición

De acuerdo a la Norma Mexicana NMX-AA-179-SCFI-2018 estos son los componentes que debe incluir el sistema:

  • Sensores
  • Cableado
  • Unidad Electrónica
  • Pantalla
  • Memoria no volátil
  • Unidad de transmisión de datos
  • Alimentación eléctrica
  • Gabinete
  • Interrogador portátil

El sistema de medición debe contar con una unidad de transmisión de datos vía remota, cuya función es enviar diariamente la información proveniente de la unidad electrónica a la Comisión Nacional del Agua, a través de cualquier tecnología existente en la región; el envío se debe realizar de tal manera que la Comisión Nacional del Agua reciba el dato en el protocolo de transferencia de archivos (FTP) o en servicio de mensaje de texto corto (SMS).

Características unidad electrónica

  • Cada unidad electrónica debe ser de la misma marca que el medidor
  • Sistema de unidades: Sistema Internacional (SI)
  • La UE debe medir o calcular internamente todas las variables (fecha, gasto, volumen)
  • Intervalo de almacenamiento: Capacidad de almacenar cadenas enviadas a CONAGUA por día
  • Configuración: Debe tener un código de acceso para modificar parámetros como: Fecha, hora, intervalo de mediciones
  • Interrogador con puerto RS232 o USB para guardar información
  • Memoria no volátil (Interno UE)
  • Se recomienda de la misma marca que el medidor
  • Conexión a unidad electrónica de forma digital
  • Variables a almacenar: Fecha, hora, volumen acumulado, tirante y gasto
  • Debe contar con capacidad de almacenar datos por 5 años
  • Recuperar Información: Se podrán recuperar datos sin interrumpir la medición
  • La información debe almacenarse por lo menos una vez al día

Características generales del gabinete

  • Corriente directa o alterna y que trabaje adecuadamente y sin interrupción
  • Batería de respaldo. Tipo industrial, sin mantenimiento y duración de 5 días de respaldo
  • Deben instalarse de acuerdo a las especificaciones del fabricante
  • Debe alojar: pantalla, componentes electrónicos, etc.
  • Resistencia y hermeticidad. NEMA-4X o IP-66 NMX-CC-9001-IMNC-2008
  • Dimensiones: Debe ajustarse al modelo y tamaño de todos los componentes
  • Ubicación: Sitio accesible para toma de datos y calibración Llave y desecante

La UE se comunica a la instrumentación seleccionada (caudalímetros, sensores de presión diferencial, sensores de nivel) por medio de Modbus o 4…20 mA Hart, almacena las lecturas de flujo y volumen de acuerdo a lo establecido en la Norma.

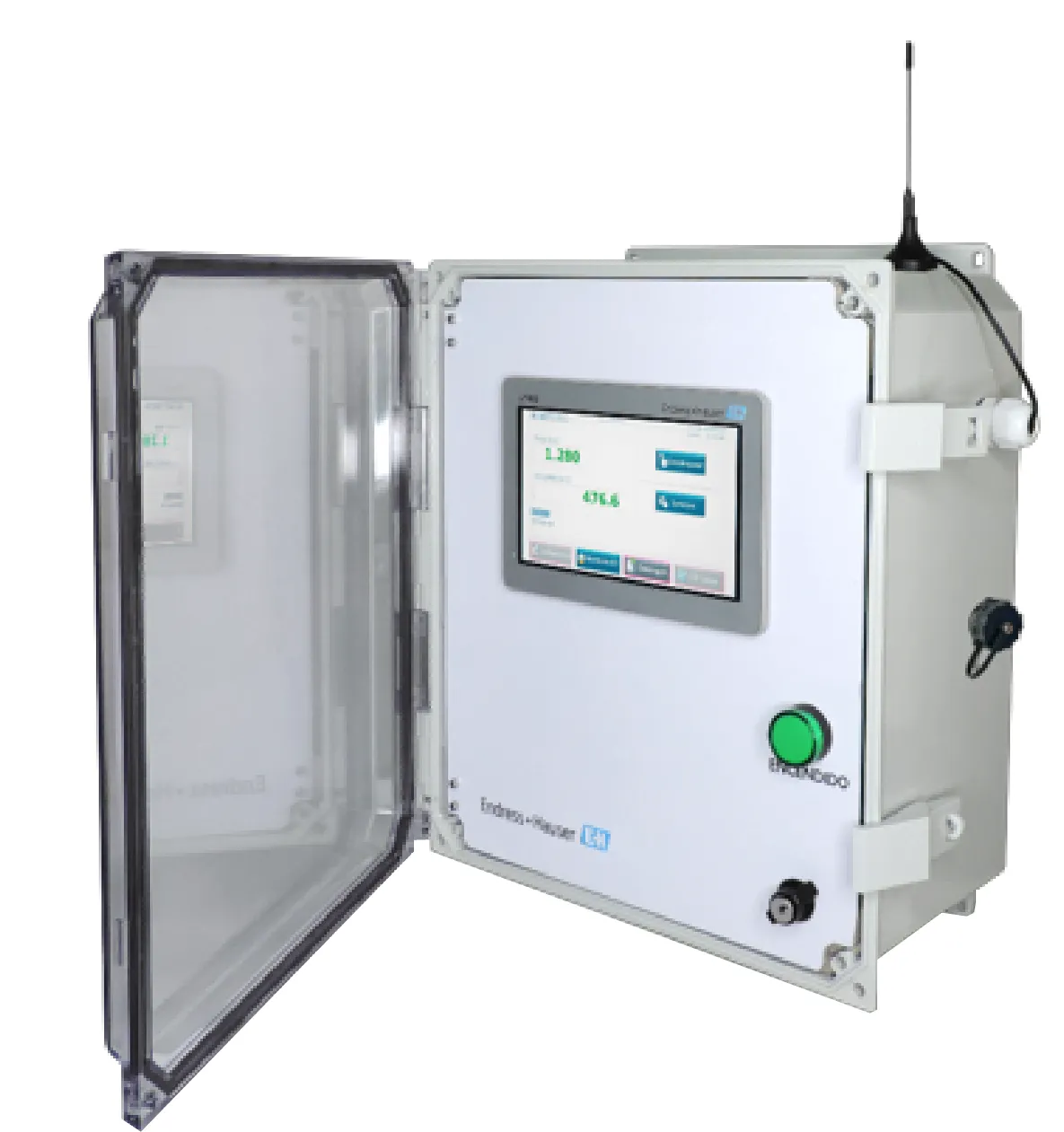

Este archivo es enviado diariamente de forma directa desde la Unidad electrónica UTR53 al sitio medidores conagua mvan por medio de la unidad de telemetría.

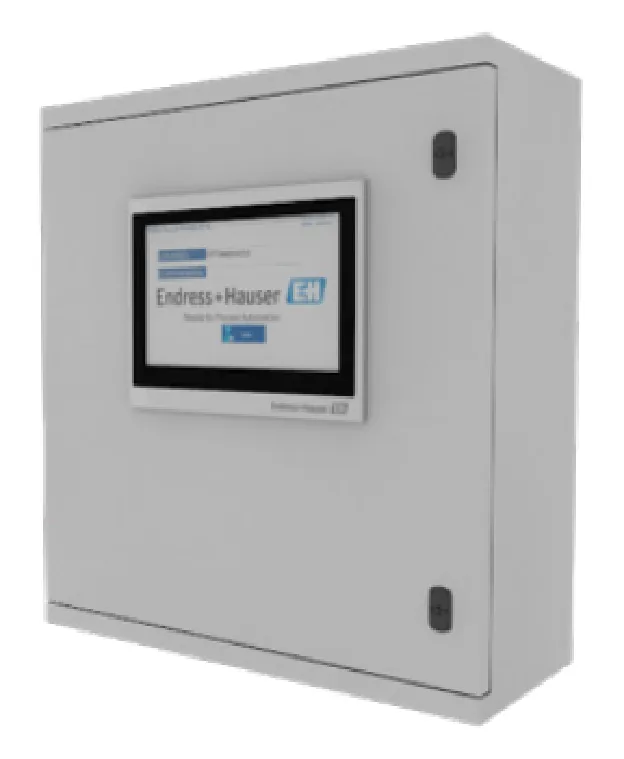

ESPECIFICACIONES

  • UTRS3 spec NORMA NMX-AA-179-SCFI2018
  • Alimentación 12-24 VCD
  • Comunicación Modbus/Hart
  • GABINETE DE ACUERDO A NORMA NMX XXX-SCFI-2016
  • Controlador de carga
  • Unidad de telemetría
  • Baterías de respaldo
  • Vía Celular
  • Vía Satélite

Coordinación General de Recaudación y Fiscalización

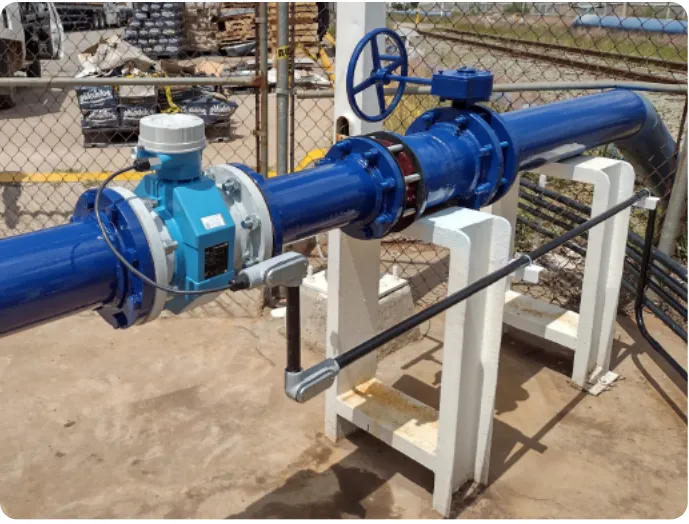

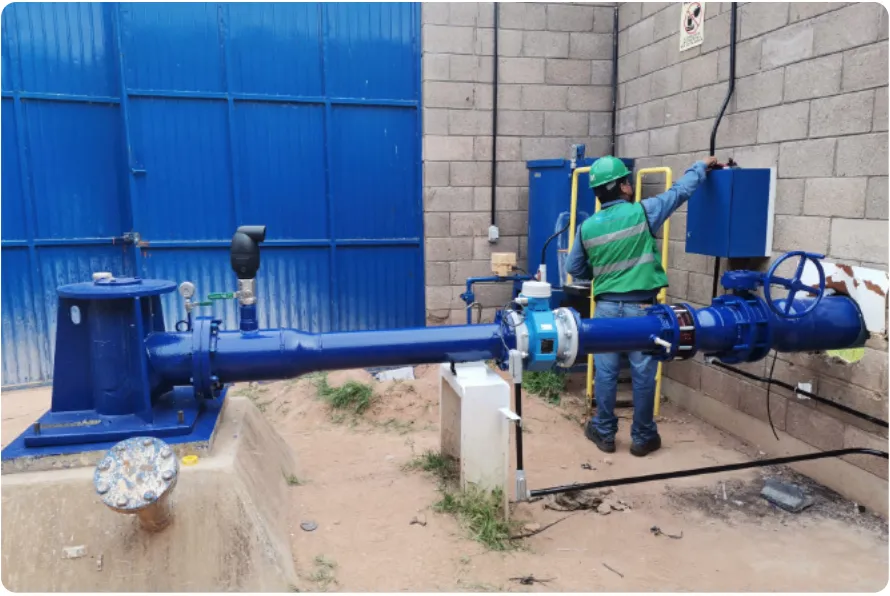

Referencia de instalación de sistema de instalación en cumplimiento a la Norma Mexicana NMX-AA-179-SCFI-2018.
