Balance de operaciones

El balance de operaciones en una terminal de almacenamiento y reparto te permite conocer en un periodo determinado (diario, semanal, mensual), el movimiento que ha tenido cada uno de los productos, inventario inicial, ingreso, salidas e inventario final de los productos seleccionados.

En un sistema de almacenamiento el balance de producto se puede estimar de acuerdo al modelo siguiente:

B = if - ii + S - R

B: Balance de producto (idealmente 0)
if: Volumen de inventario final en tanques
ii: Volumen de inventario inicial en tanques
S: Salidas de producto
R: Recibos de producto

Todas las cantidades anteriores deben ser expresadas en masa o en volumen normalizado.

Inventario en tanques

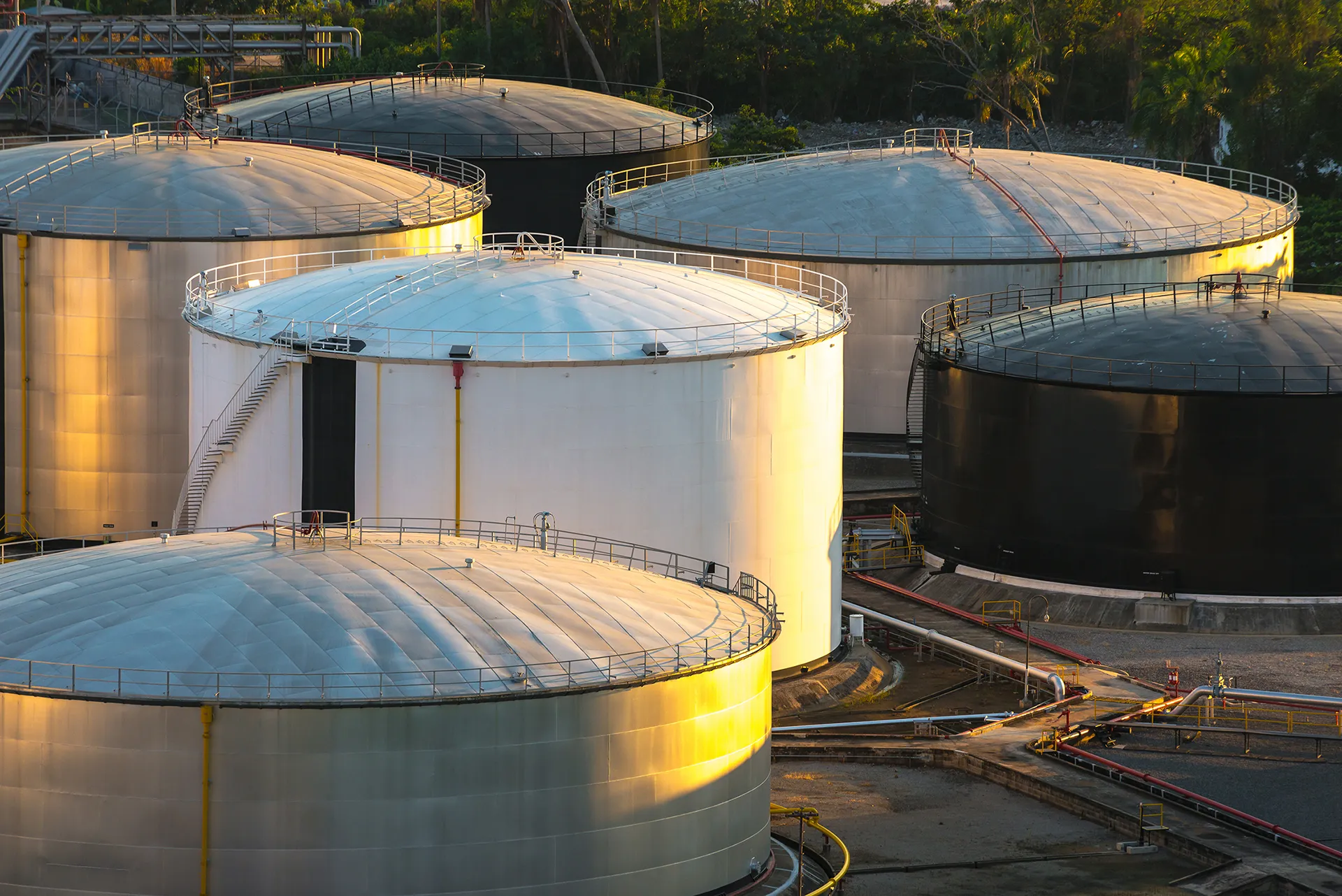

La etapa de almacenamiento es el periodo en que el producto reside en la terminal precisamente en los tanques que pueden ser esféricos, de techo flotante o tipo domo.

En esta etapa una función crítica es conocer correctamente la cantidad de producto almacenado que se hace mediante la medición de nivel de alta exactitud compensada.

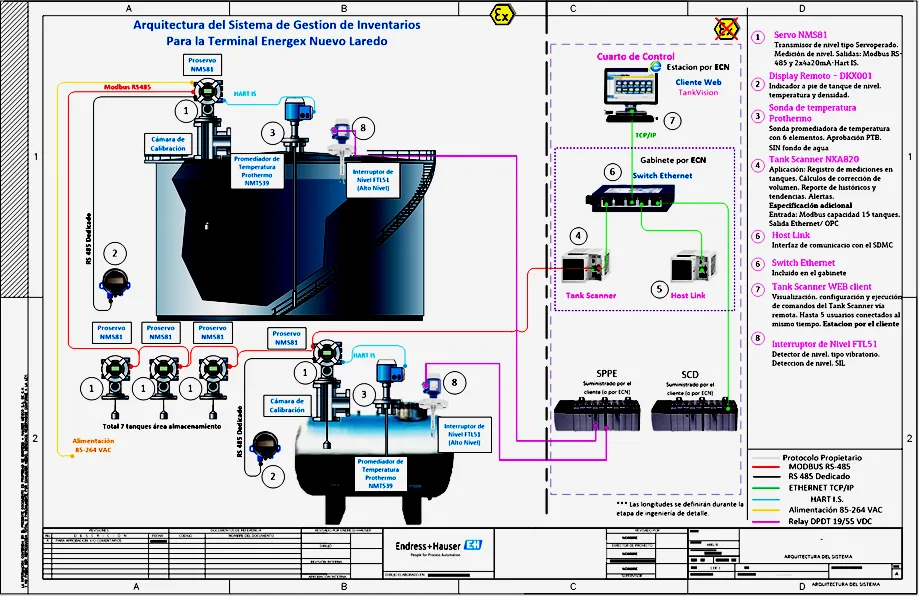

Sistema de medición de inventario en tanques

El contenido de hidrocarburo en los tanques de almacenamiento se obtiene basado en la medición de nivel del mismo y se debe asegurar la compensación e incertidumbre de la medición:

Tablas de calibración
Nivel de producto
Temperatura
Densidad
Nivel de agua

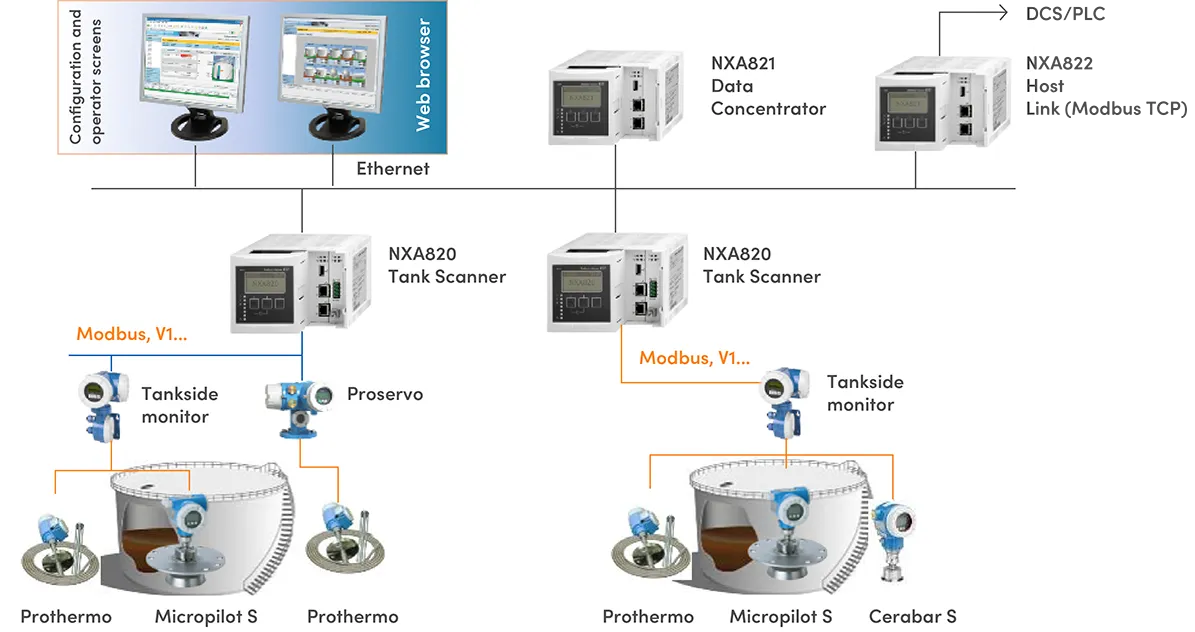

Medición de inventarios

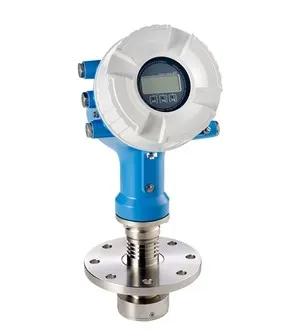

Micropilot NMR84

Medicion de nivel por radar de alta exactitud.

Proservo NMS81

Medidor de nivel densidad e interface con agua.

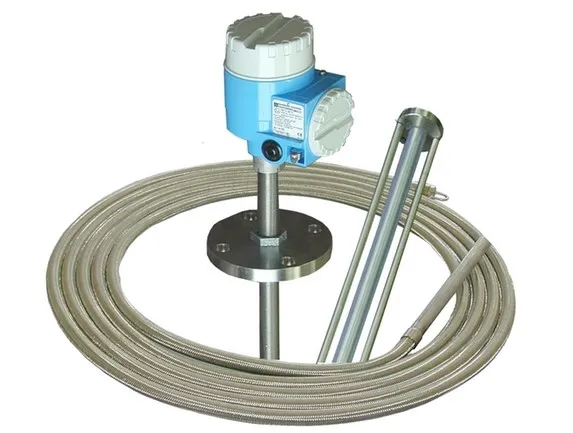

Prothermo NMT 539

Compensación por temperatura promedio multipuntos.

Cerabar S PMP7x

Compensación por columna hidraúlica.

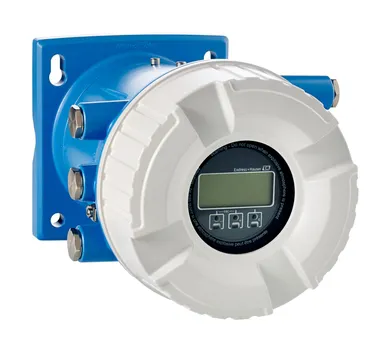

Tank Side Monitor NRF81

Computadora de nivel para inventario en tanque.

Estas Disposiciones Administrativas de Carácter General en Materia de Medición (DACG) son aplicables y tratan sobre la configuración de sistemas de medición utilizados para determinar las cantidades, ya sea volumen o masa, de petrolíferos y petroquímicos que se reciben, almacenan y se transfieren en las Terminales de Almacenamiento y Reparto (TAR), plantas de distribución, transporte por medio de ductos o estaciones de servicio, según corresponda, y de petróleo en cualquier otro sistema de almacenamiento en el país, objeto de la regulación de esta Comisión.

Disposiciones administrativas

RES/776/2015 Mediciones aplicables a la actividad de transporte por ducto.

RES/811/2015 Mediciones aplicables a la actividad de almacenamiento de petróleo, petrolíferos y petroquímicos.

NOM-014-CRE-2016 especificaciones de calidad de los petroquímicos.

NOM-016-CRE-2016 especificaciones de calidad de los petrolíferos.
